模拟监控系统改造成网络高清系统传输解决方案

 一、背景与需求

  1.1应用背景

   随着现代化建设和人民生活水平的提高,人类对视频监控的清晰度要求越来越高。传统模拟视频已远远不能满足监控安全要求。进入2012年,高清网络视频以其高清晰度、易扩展,手机浏览等优势 ,慢慢成为现有的主流监控方式。然则模拟监控系统早期由于其较简单的安装方式和实惠的价格,目前存量市场占有率仍大约为七成,为了满足高清监控的需求,就需要对这些模拟视频进行相应的升级改造或者是重做安装监控系统。然而在从模拟监控转换到高清网络监控的过程中,会产生重得建设的浪费和远距离传输限制等问题。深圳市迪威泰克数字技术有限公司根据需求开发出一种专用的改造利器:“网缆通”———同轴网络传输(转换)器(也叫数字一线通)专业应用于将模拟视频升级成网络高清监控场景。

 1.2需求分析

但是改造工程存在有以下几种难题:

一、重复建设的浪费

    原来的模拟项目改造,如果重新布线,随着中国的人力成本越来越高,工程人工成本可能比监控工程中的监控设备成本都高。而线材成本对改造工程来说,也是一笔不小的开支。重复建设造成的资源的大量浪费,对工程也是一个非常棘手的事情。

二、原有监控工程环境的破坏

    原有的工程现场有花高成本装修过,布线会极大的破坏原有的美观环境,像银行内部,政府大楼,百货大楼等,

三、不允许的重新布线或布线成本极高

   平安城市监控中掩埋路基下的同轴线,布线会要挖开公路路基,一般可能不允许重新布线或者是工程会造成交通影响。而原小区监控中采用的地下管道方式布的同轴线,原建筑物墙内的远距离的暗线等布线方式,改造成本会极度高。同样,在矿井里以前埋在地下的特种同轴线,在电梯里使用的专用同轴线等,如果更换,都会造成工程成本大幅度的增加

四、远距离传输的限制

    网络传输一般距离最多120米。超过120米就要使用光纤,路由器等设备,跃然光纤本身的成本不高,但其中的运输,焊接,连接设备等无形成本不低。而路由设备同样会有设备成本以及设备需要的供电成本。传统监控距离一般在吗100-1200米之间,所以对远距离的网络传输,是一个市场急需解决的问题。

要实现模拟升级改造成高清网络监控,主要满足传输需要满足以下几个方面的要求:

首先,要考虑保存原有的视频线不更换,这样可以大大节省人工及线材成本;其次,要满足现有监控环境中采用的不同传输媒介,像同轴线,双绞线,电梯随缆等;再次,要弥补网络监控单线最远距离120米的不足,实现远距离传输的要求;最后,还要满足网络监控中对网络带宽的要求。

二、方案介绍

  2.1总体项目概括

  针对用户对原有模拟视频监控升级改造成网络视频监控的切身要求。深圳市迪威泰克数字技术有限公司为升级改造高清网络视频监控的传输提供了一套创新的解决思路,并且为用户量身打造出一套网络监控传输解决方案,设计方案如下:

   1、  将前端的模拟摄像机更换成网络高清摄像机,摄像机和网缆通共用一个电源,利用一分二的电源分线端子连接或者单独供电。

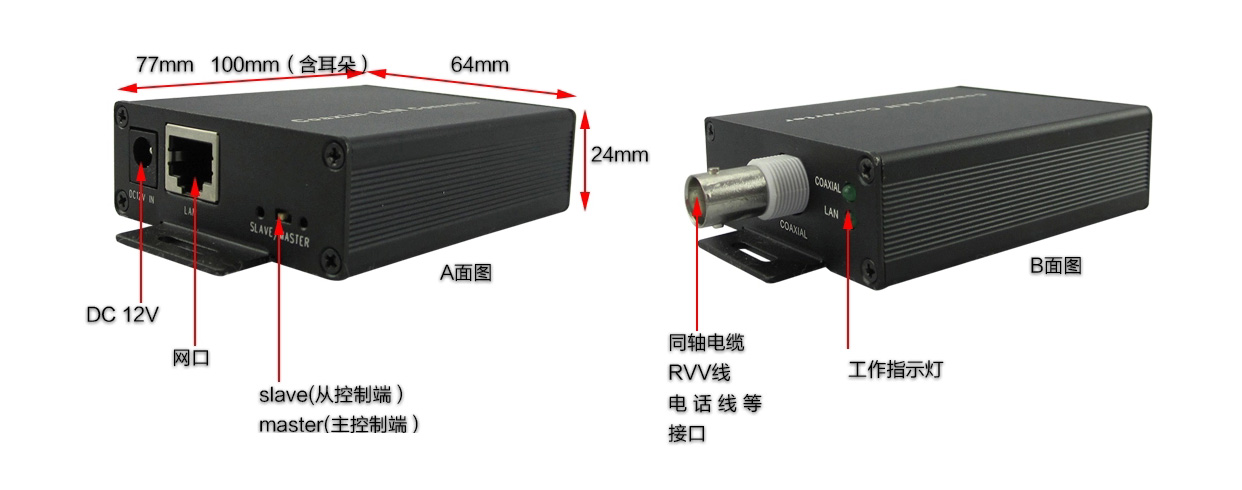

  2、“网缆通”—同轴高清网络传输器(型号:DV-ND8901-T),利用网缆通(拨码开关至SLAVE)接入原有的线缆(同轴或者双线线)进行网络传输。

  3、机房安装“网缆通”DV-ND8901-T或者DV-ND8904-T(拨码开关至Master),接收更换好的通过“网缆通”传输过来的IPC信号、在机房可将并行的线缆采用结点焊接方式,形成统一的接口,接入“网缆通”后,再接入到网络设备网中。

   4、主机房安装1个硬盘录像机NVR,用于存储监控视频数据以供以后查看,并将视频信号实时传输到显示器端。

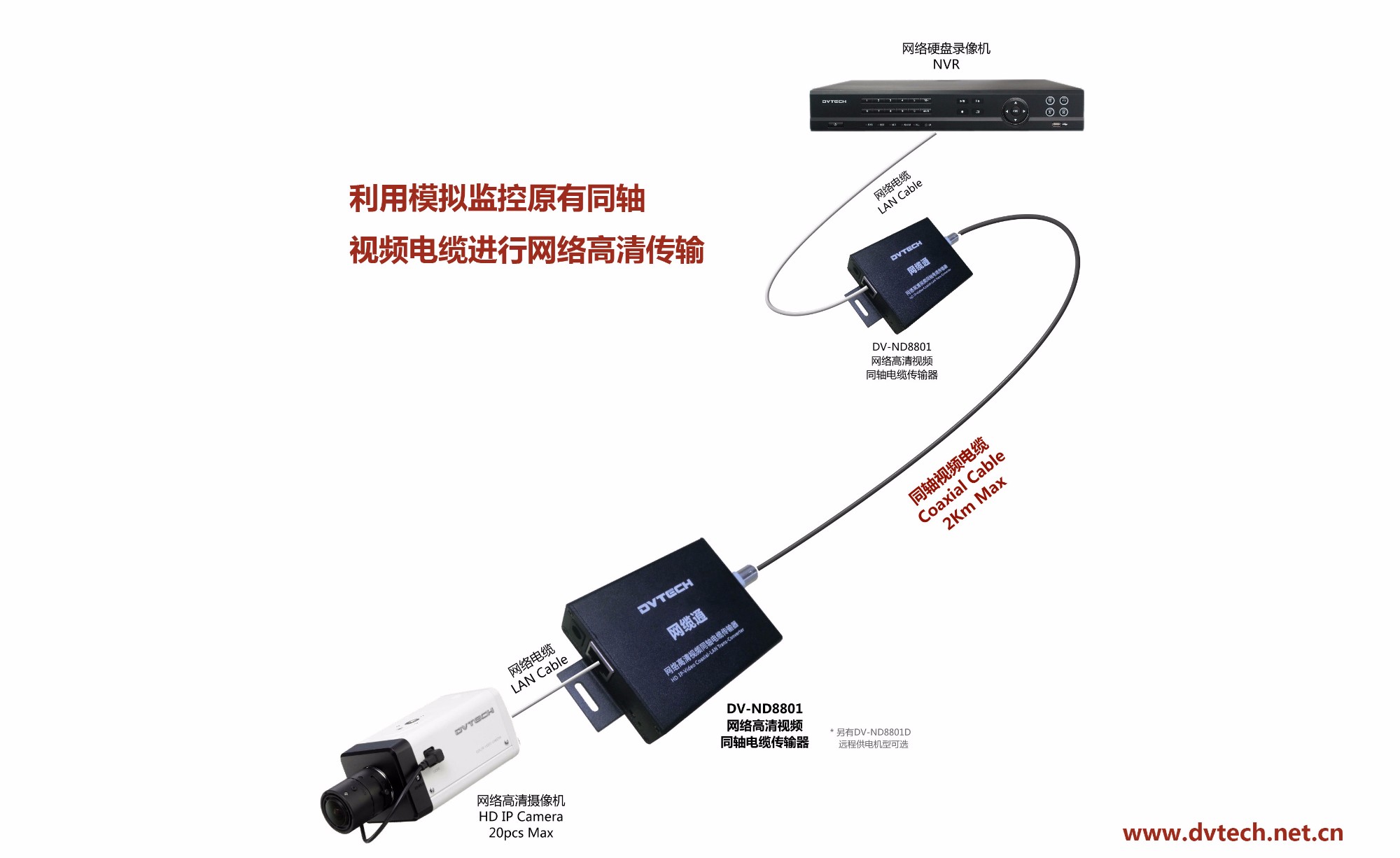

2.2系统结构图及描述


图片关键词    这是个典型的点对点网络信号传输系统,主要包括三个部分:模拟监控摄像头更换成网络摄像机部分、网络信号传输部分、监控室接入NVR显示部分。

摄像头更换部分:将原有的模拟摄像机更换成网络高清监控摄像机,因网缆通功率小,可以同网络摄像机同用一个电源适配器

信号传输部分:利用原有的监控线路(同轴线和双线线),通过“网缆通”,将网络摄像机监控的网络信号进行远距离传输。后端利用网缆通将网络信号接入到监控网络系统中。

 主控室显示部分:主要由NVR和监控显示器构成,对网络摄像机的视频进行存储和显示。

  2.3系统技术亮点

  支持多线缆,环境兼容性好

 “网缆通”-同轴网络传输器利用原有的同轴线、双绞线进行网络视频的传输,不用更换原有系统的线材,大大减小施工的难度,大大降低工程成本。

  传输距离远,组网方式多样

“网缆通”-同轴网络传输器的传输距离最远可达2KM,传输距离在800米带宽盈余70M左右、可以对多个高清网络摄像机的视频流进行传输,且网络延时小于1ms。此外该设备还满足链路型、星型、环路型组网模式,能够应对大型建筑电梯长距离网络传输的即时性使用需求。

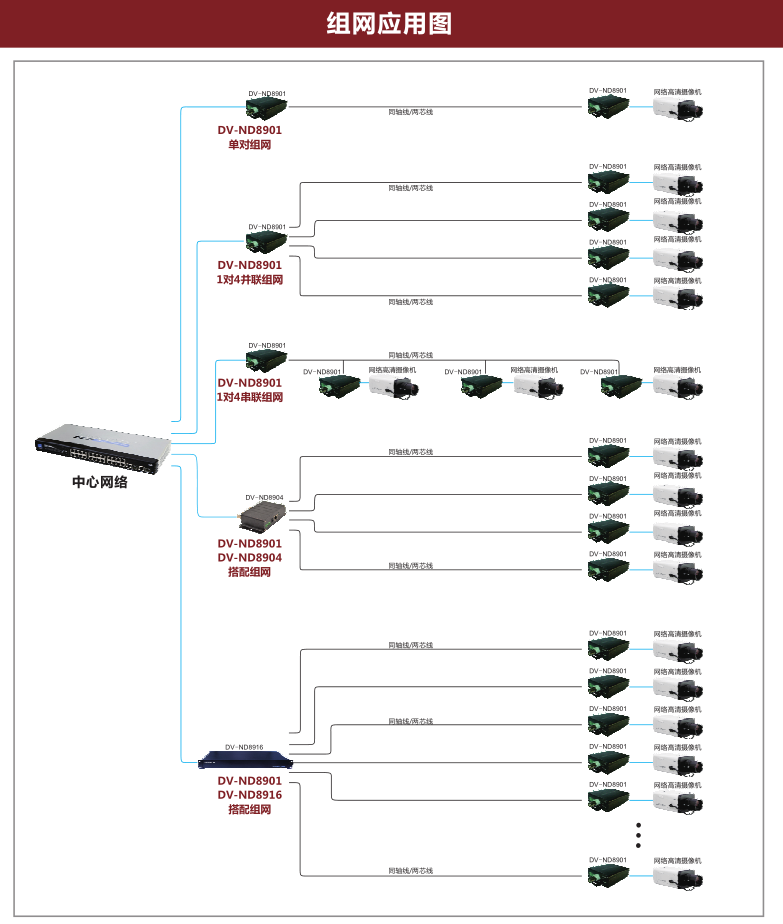

  “网缆通”支持并联和串联方式,客户可以根据现场环境,灵活选择后端的网缆通可以接入前端网络摄像机的数量,尽可能节省成本的同时,满足监控要求。

 三、注意事项:

因现场情况不同(监控点距离远近,线材质量,网络摄像机的清晰度等),客户灵活采用并串联方式及此方式接入的网络摄像机数量

“网缆通”为透明的传输设备,只要通过拨码开关去实现主从,不用设置IP地址,十分简单易用

“网缆通”为透明的传输设备,可搭配市面上所有品牌的网络摄像机,不存在不兼容的问题。

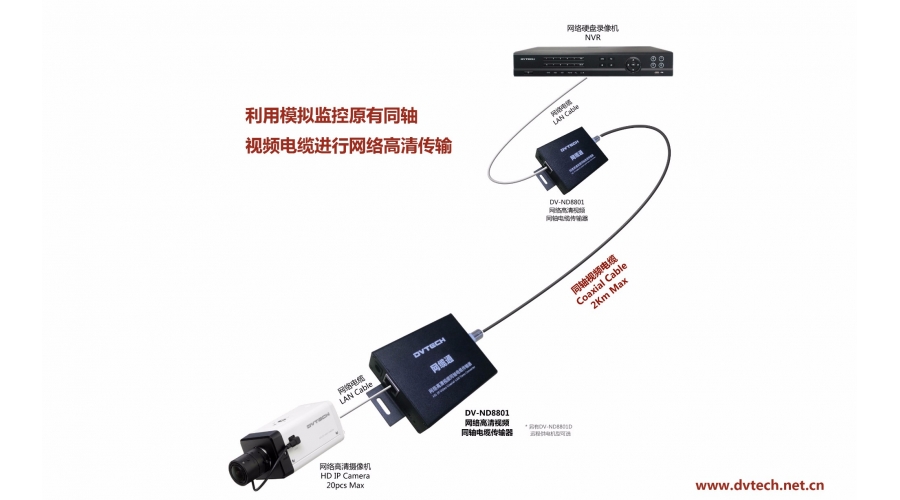

 图片关键词
