                                                                              电梯网络信号传输解决方案

 一、背景与需求

  1.1应用背景

   随着现代高层楼宇的开发建设,电梯成为一个必不可少的工具,在日常生活中扮演着越来越重要的作用。但是由于电梯内人员流动大,空间封闭狭小,一直以来都是社会治安问题的多发地带。电梯视频监控主要的作用在于:掌握轿厢内的乘坐情况、增强乘坐的安全性、增强场所的安防能力。特别是检修和特殊情况时尤为重要,对于电梯的安全使用有很大的帮助,保障了乘客的安全。更重要的是,由于电梯是楼宇的门户和通道,因此电梯的视频监控对整个区域的安防工作具有重要作用,是不可缺少的重要环节。

 1.2需求分析

  但是目前电梯监控网络信号传输存在以下两种难题:一是电梯运行的井道环境干扰非常严重,如何降低网络信号的损耗一直以来都是一个难题; 二是电梯运行的井道施工条件差,如果将原有模拟监控改造升级为网络监控,传统非标准的把网线绑扎在随行电缆的方案成本高,可靠性差的缺点也一直阻碍电梯监控的升级; 三是从电梯轿厢内到监控机房信号传输距离远,无法稳定清晰的将信号传输到机房,也困扰着施工工程。

  距离远,干扰严重,传统传输方法有心无力项目改造,线缆全面更换成本高、可靠性差

  要实现高清、稳定、可靠视频信号的传输需要满足以下几个方面的要求:

  首先,考虑到电梯上下运行时,会对线缆造成拉扯和拖动,对线路会产生一定的影响不利于长久时间的使用,因此传输设备最好能够支持采用电梯现有的随行电缆(也可考虑相对可靠的电梯专用同轴电缆)作为传输介质,同时尽可能还要求能够具备兼容其他线材作为传输介质的能力。

其次,电梯的运行过程伴随着变频电机、强电线缆、高频信号发生器等各种电磁设备和信号设备的启动,这些设备共同作用,产生电磁辐射,造成线路传输井道内复杂的环境,这就要求设备或者线材具备一定的抗干扰能力。

而随着楼层越来越高,速度越来越快,电梯间的传输距离正在变得越来越远,使用传统的网线传输已经是不可取的了,所以,新技术新设备的产生为电梯远距离传输也要提供可靠保证。


二、方案介绍

  2.1总体项目概括

  针对用户对电梯监控设备网络信号传输项目新建或升级的切身需求,深圳市迪威泰克数字技术有限公司为电梯内高清视频监控网络信号的传输提供了一套创新的解决思路,并且为用户量身打造出一套网络监控传输解决方案,设计方案如下(以单个电梯单个高清网络摄像机的信号传输为例):

  1、电梯轿厢内配置(或更换)一台高清网络半球摄像机,进行网络监控。

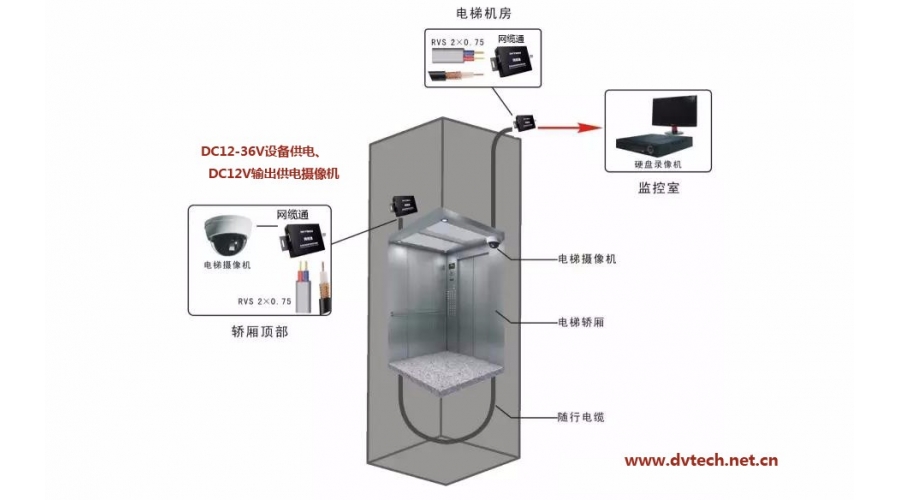

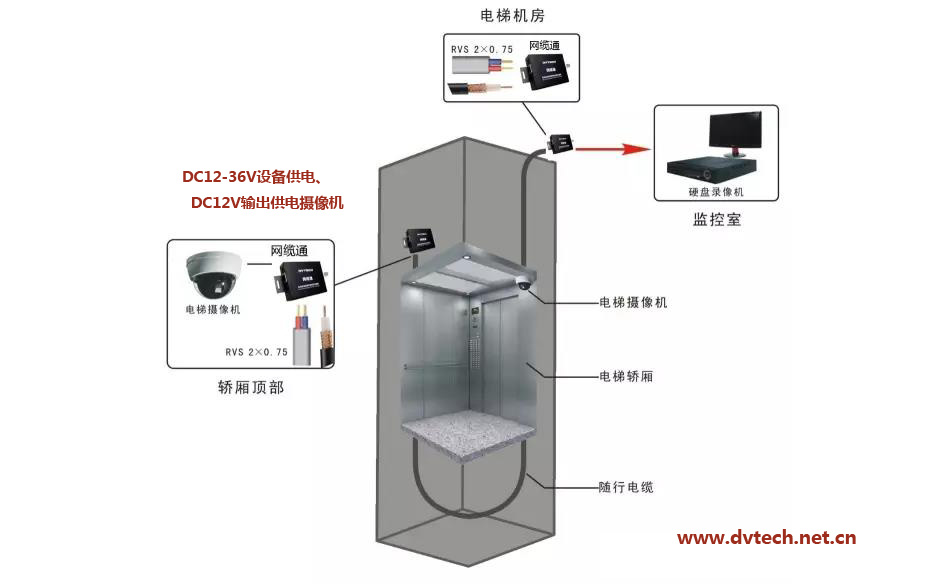

  2、“网缆通”—同轴高清网络传输器(型号:DV-ND8801S或者DV-ND8901-W),利用网缆通(拨码开关至SLAVE)接入电梯随行电缆(同轴或者双线线)或者使用原有的模拟监控的同轴电缆线传输。

  3、机房安装“网缆通”DV-ND8801S(拨码开关至Master),接收来电梯轿厢里面过来的通过“网缆通”传输过来的IPC信号、也可以把机房接收处的线直接延长到主机监控机房,在主机监控机房安装安装“网缆通”DV-ND8801S或者DV-ND8901-W(拨码开关至Master),再接入到网络设备网中

   4、主机房安装1个硬盘录像机NVR,用于存储监控视频数据以供以后查看,并将视频信号实时传输到显示器端。


2.2系统结构图及描述

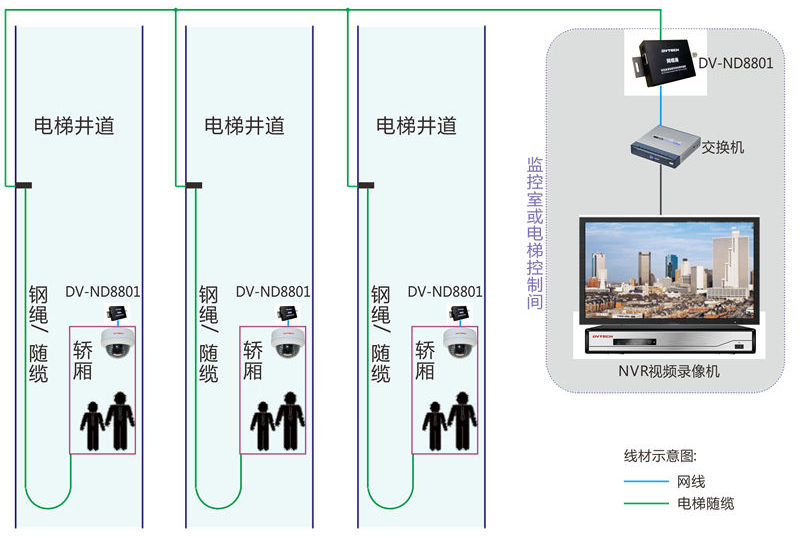

      图片关键词

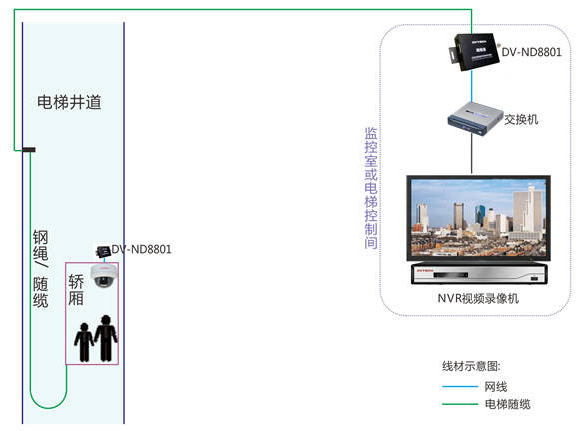

这是个典型的点对点网络信号传输系统,主要包括三个部分:电梯轿厢监控部分、信号传输部分、主控室显示部分。

  电梯轿厢监控部分:电梯轿厢监控部分主要由网络高清摄像机和“网缆通”构成,对电梯内部进行高清监控并将网络信号传输入到“网缆通”中

信号传输部分:主要由一对“网缆通”和电梯随缆(或同轴线)组成,将IP摄像机监控的网络信号通过电梯随缆(或同轴线)进行远距离传输

 主控室显示部分:主要由NVR和监控显示器构成,对电梯轿厢监控视频进行存储和显示。

  2.3系统技术亮点

  支持多线缆,环境兼容性好

 “网缆通”-同轴网络传输器可以支持同轴线、双绞线、电力线、电话线等传输介质,在电梯监控项目中,无论是新建工程还是模拟监控网络化改造,都可以充分利用随行电缆中的各种线缆(或者是原有模拟摄像机使用的电梯同轴电缆),提高抗干扰能力,也减小施工的难度,降低工程成本。

  传输距离远,组网方式多样

  “网缆通”-同轴网络传输器的传输距离最远可达2KM,传输距离在1500米带宽盈余30M左右,完全胜任单个高清网络摄像机的视频流以及其它多媒体IP数据流的传输,且网络延时小于1ms。此外该设备还满足链路型、星型、环路型组网模式,能够应对大型建筑电梯长距离网络传输的即时性使用需求。

 三、注意事项:

电梯为特种传输设备,变频电机、强电线缆、高频信号发生器启动产生的电磁辐射会影响传输距离,所以建议使用一对一的网缆通模式(网缆通可以一对多)。另外“网缆通”属于网络传输设备,只要在网络传输带宽上达到系统要求,不会存在大家以前见过的模拟监控画面图纹干扰及图像失帧的情况。
